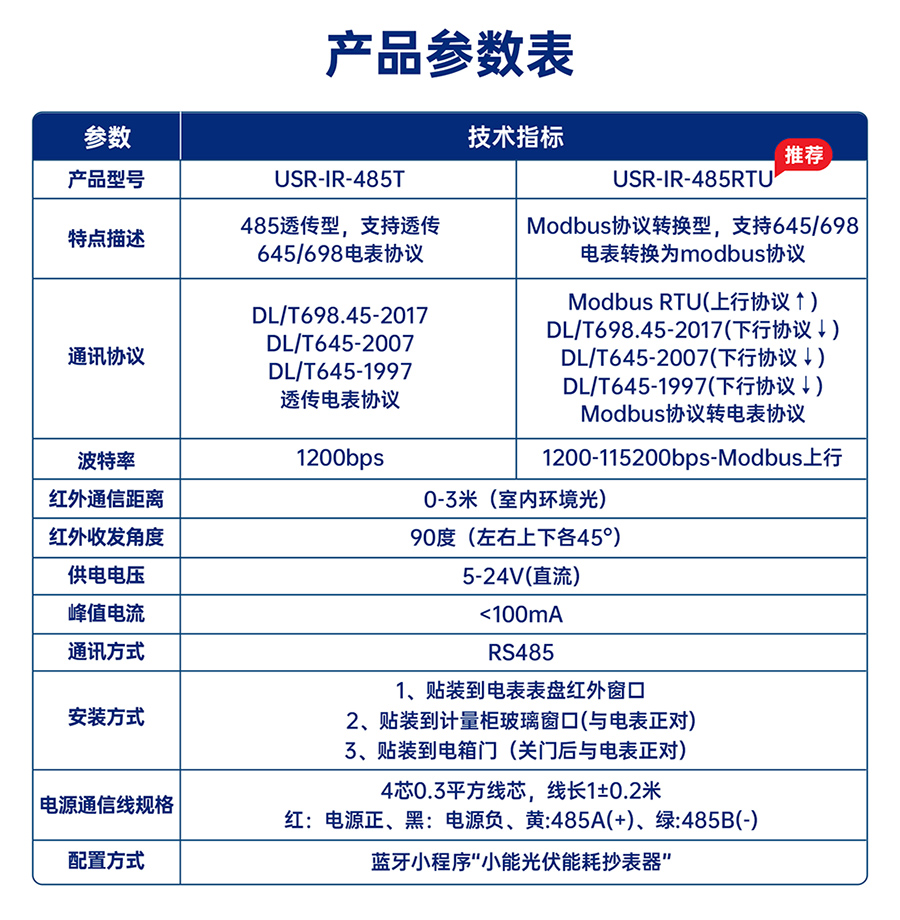

產品規格表
|
|
參數
|
技術指標
|
|

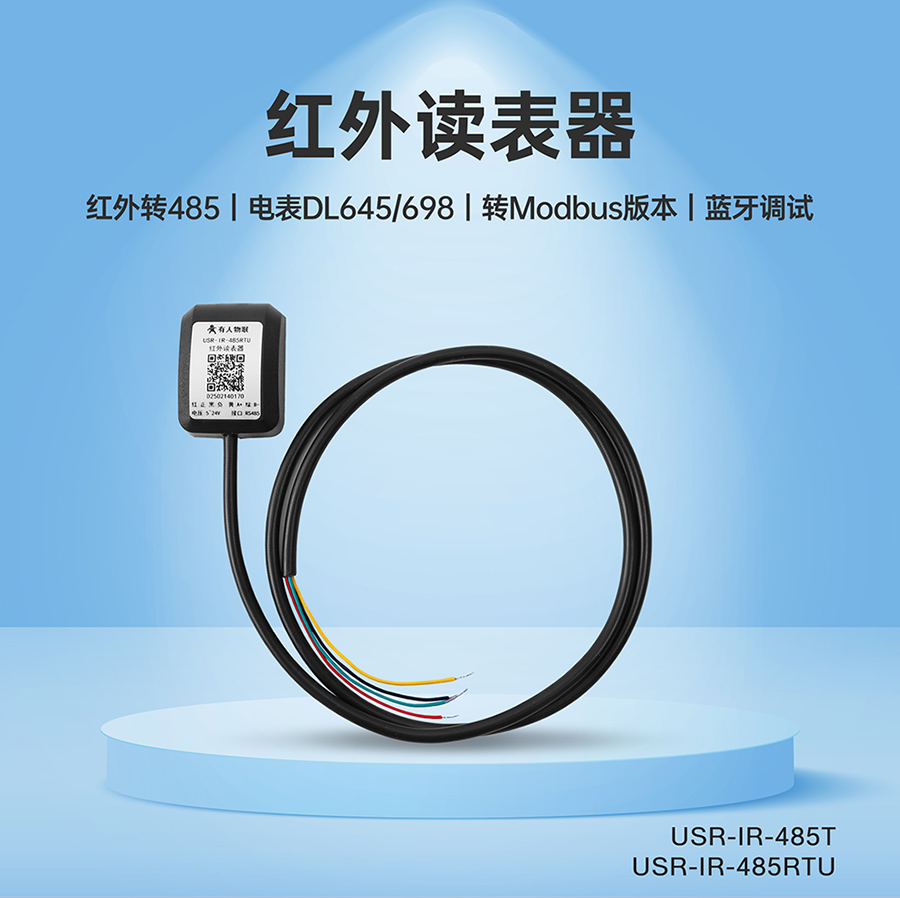

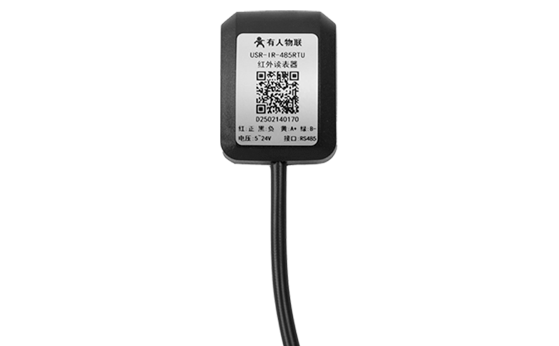

產品型號
|
USR-IR-485T
|
USR-IR-485RTU
|
|
特點描述
|

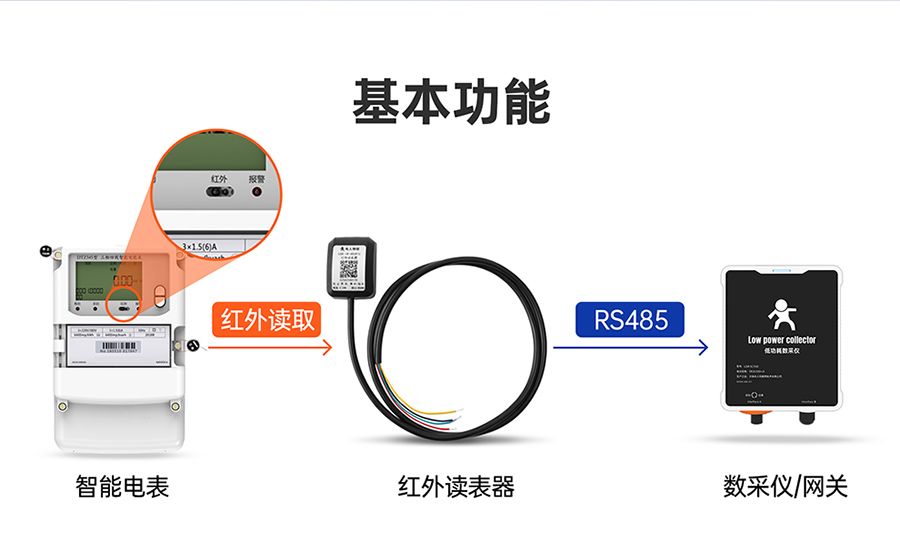

485透傳型，支持透傳645/698電表協議
|
modbus協議轉換型，支持645/698電表轉換為modbus協議
|
|

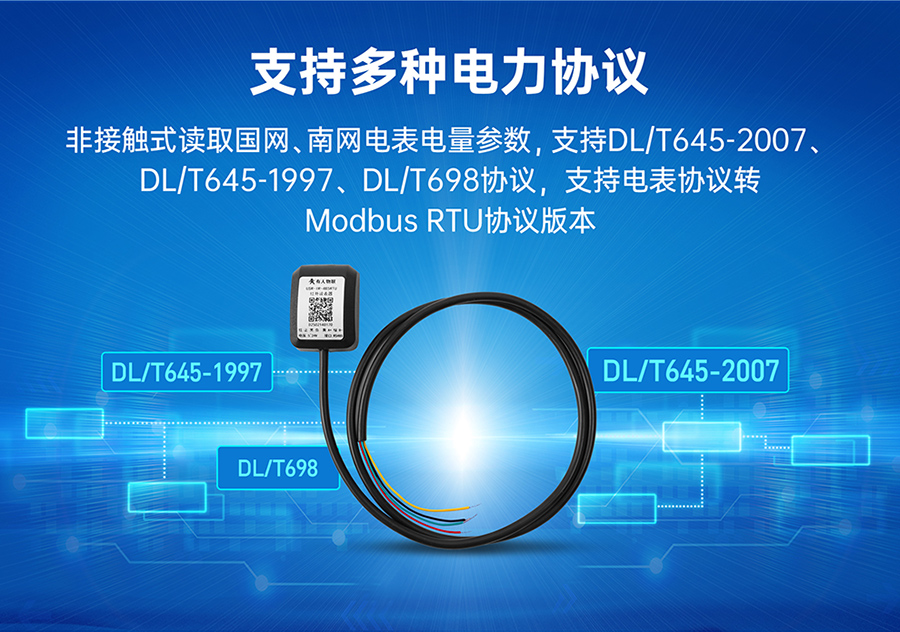

通訊協議
|
DL/T698.45-2017
DL/T645-2007
DL/T645-1997
透傳電表協議
|
Modbus RTU(上行協議↑)
DL/T698.45-2017(下行協議↓)
DL/T645-2007(下行協議↓)
DL/T645-1997(下行協議↓)
Modbus協議轉電表協議
|
|
波特率
|
1200bps
|
1200-115200bps-Modbus上行
|
|
紅外通信距離
|
0-3米（室內環境光）
|
|
紅外收發角度
|
90度（左右上下各45°）
|
|
供電電壓
|
5-24V(直流)
|
|
峰值電流
|
<100mA
|
|
通訊方式
|
RS485
|
|

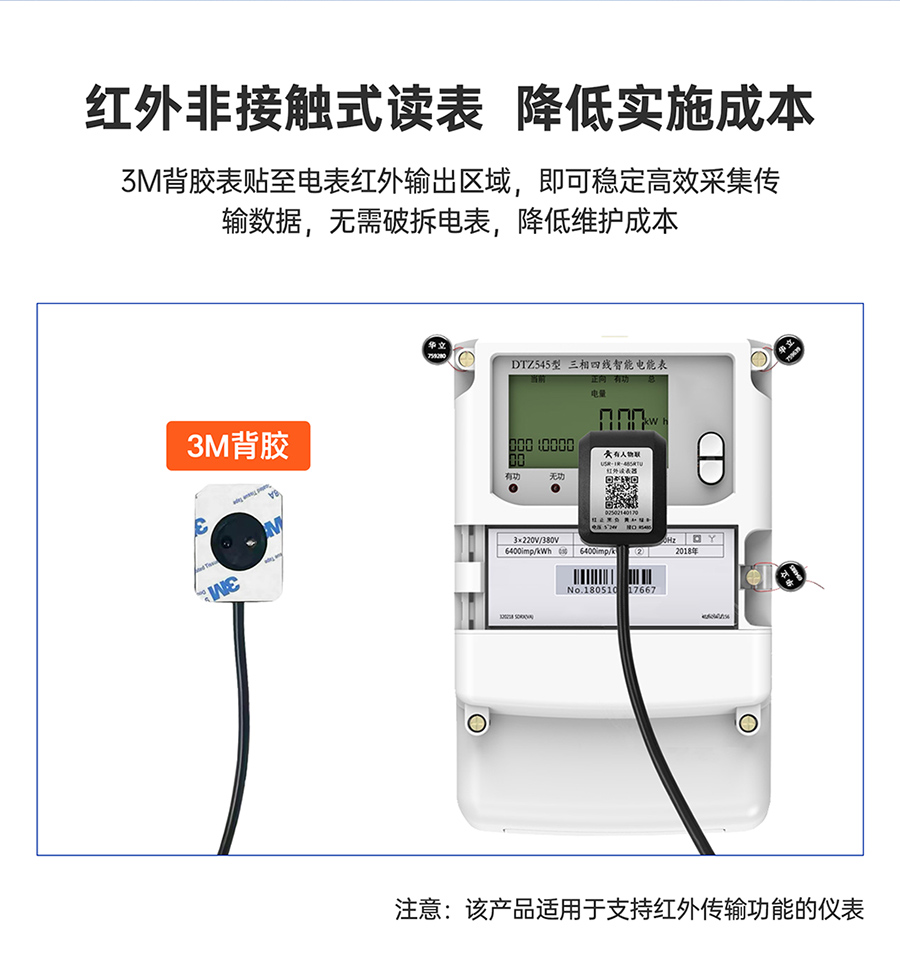

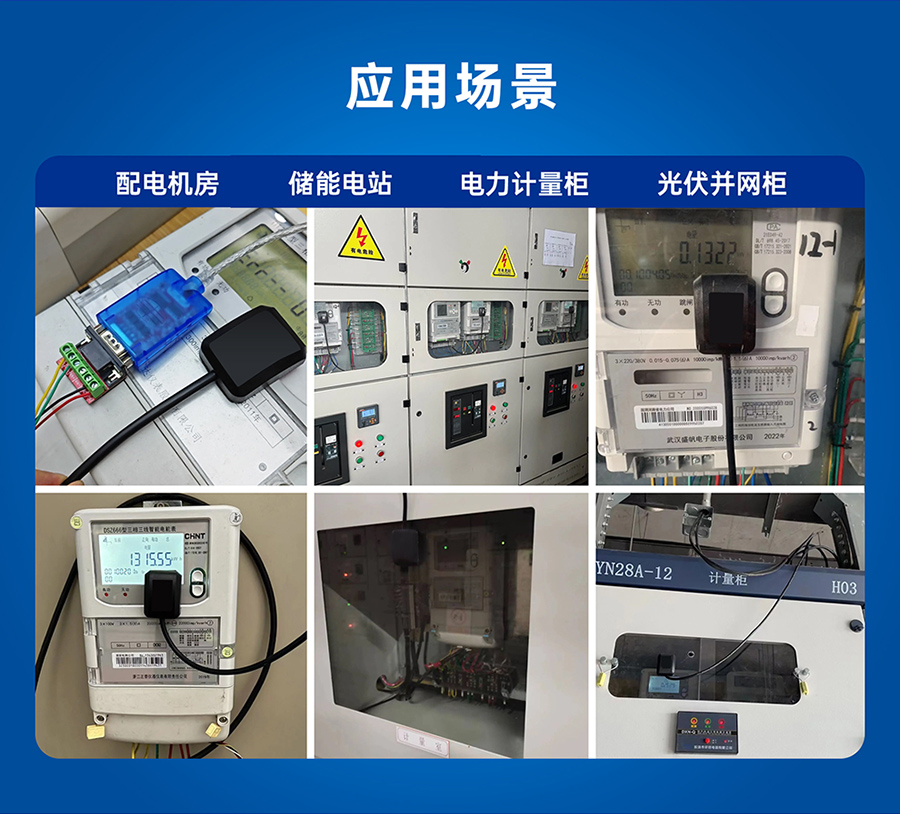

安裝方式
|
1、貼裝到電表表盤紅外窗口
2、貼裝到計量柜玻璃窗口(與電表正對)
3、貼裝到電箱門（關門后與電表正對）
|
|

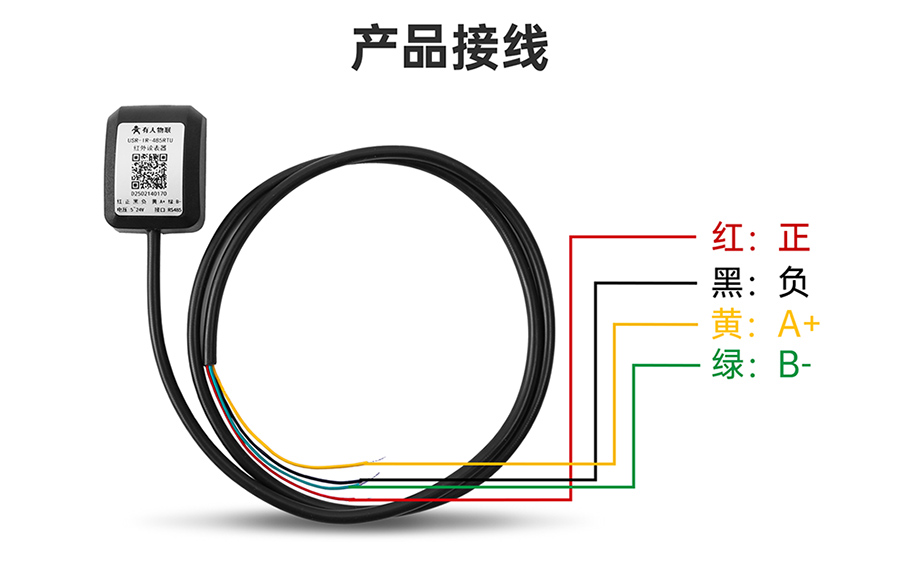

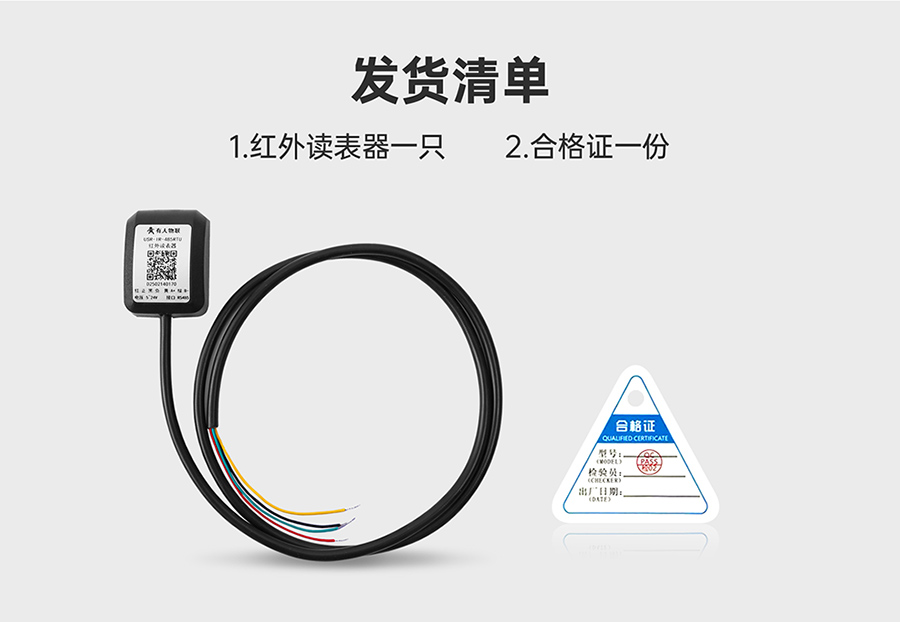

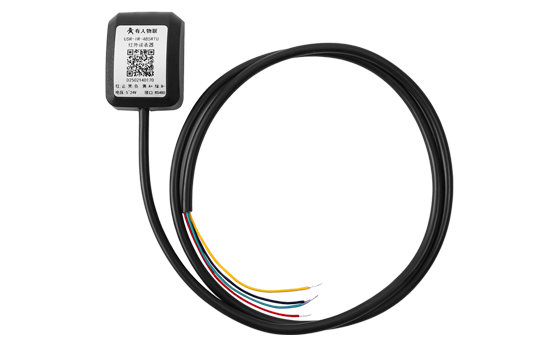

電源通信線規格
|
4芯0.3平方線芯，線長1±0.2米
紅：電源正、黑：電源負、黃:485A(+)、綠:485B(-)
|
|
配置方式
|
藍牙小程序“小能光伏能耗抄表器”
|
